ลวดโลหะผสมอลูมิเนียม: เกรด คุณสมบัติ การใช้งาน และคู่มือการจัดหา

คืออะไร ลวดโลหะผสมอลูมิเนียม และแตกต่างจากลวดอลูมิเนียมบริสุทธิ์อย่างไร?

ลวดโลหะผสมอะลูมิเนียมเป็นวัสดุตัวนำที่ผลิตขึ้นโดยการเติมธาตุผสมในปริมาณที่ควบคุมได้ ซึ่งส่วนใหญ่เป็นแมกนีเซียม ซิลิคอน เหล็ก ทองแดง หรือโลหะหายาก ลงในเมทริกซ์อะลูมิเนียมฐาน ผลลัพธ์ที่ได้คือลวดที่รักษาความหนาแน่นต่ำและความต้านทานการกัดกร่อนโดยธรรมชาติของอะลูมิเนียม ในขณะเดียวกันก็ให้ความต้านทานแรงดึง ความเสถียรของการนำไฟฟ้า และประสิทธิภาพความล้าที่ดีขึ้นอย่างมาก

ลวดอลูมิเนียมบริสุทธิ์ (ซีรีส์ 1xxx, อัล 99%) มีความต้านทานแรงดึงสูงสุดประมาณ 60–80 เมกะปาสคาล ทำให้ไม่เหมาะกับการใช้งานที่ต้องรับน้ำหนักหรือมีการสั่นสะเทือนสูง เกรดลวดโลหะผสมอลูมิเนียมทั่วไปที่ใช้ในงานบริการไฟฟ้าและโครงสร้าง ได้แก่ :

• 1350-H19 — อัลเกรดใกล้บริสุทธิ์ทางไฟฟ้า ใช้ในตัวนำไฟฟ้าเหนือศีรษะ (ACSR, AAAC)
• 6101/6201 — โลหะผสม Al-Mg-Si ทนความร้อนได้ แรงดึง 295–330 MPa ใช้กันอย่างแพร่หลายในตัวนำ AAAC และ ACAR
• 5056/5154 — โลหะผสม Al-Mg ทนต่อการกัดกร่อนได้ดีเยี่ยม พบได้ทั่วไปในชุดสายไฟทางทะเลและรถยนต์
• 8000 ซีรีส์ (8030, 8176) — โลหะผสม Al-Fe-Cu ได้รับการรับรองจาก NEC สำหรับการสร้างลวดเพื่อใช้แทนทองแดง

ความแตกต่างที่สำคัญอยู่ที่โครงสร้างจุลภาค: องค์ประกอบโลหะผสมทำให้เกิดขั้นตอนการตกตะกอน-การชุบแข็ง หรือการเสริมความแข็งแรงของสารละลายของแข็งที่อลูมิเนียมบริสุทธิ์ขาด ช่วยให้วิศวกรปรับแต่งความแข็งแรง ความต้านทานการคืบคลาน และการนำไฟฟ้าสำหรับข้อกำหนดการออกแบบเฉพาะ

คุณสมบัติทางกลและทางไฟฟ้า: สิ่งที่ผู้ซื้อจำเป็นต้องรู้

การเลือกเกรดลวดโลหะผสมอลูมิเนียมที่เหมาะสมจำเป็นต้องมีความสมดุลของคุณสมบัติสองประการที่มักจะแลกกัน: ค่าการนำไฟฟ้า (วัดเป็นเปอร์เซ็นต์ของ IACS - มาตรฐานทองแดงอบอ่อนระหว่างประเทศ) และความต้านทานแรงดึง ตารางด้านล่างเปรียบเทียบเกรดที่เกี่ยวข้องในเชิงพาณิชย์มากที่สุด:

นอกเหนือจากการนำไฟฟ้าและความแข็งแรงแล้ว คุณสมบัติเพิ่มเติมสามประการที่กำหนดประสิทธิภาพการบริการในระยะยาว:

• ต้านทานการคืบคลาน — ภายใต้การรับแรงดึงอย่างต่อเนื่อง ลวดอะลูมิเนียมสามารถยืดออกเมื่อเวลาผ่านไป (คืบ) ส่งผลให้ตัวนำหย่อนในแนวเหนือศีรษะ โลหะผสมที่มีการเติม Fe และ Si (8030, 6201) มีอัตราการคืบต่ำกว่าอะลูมิเนียมบริสุทธิ์อย่างมาก
• ต้านทานความเมื่อยล้า — การแตกร้าวเมื่อยล้าที่เกิดจากการสั่นสะเทือนเป็นโหมดความล้มเหลวที่สำคัญในตัวนำเหนือศีรษะ 6201 และโลหะผสมที่เจือด้วยธาตุหายากแสดงขีดจำกัดความทนทานต่อความเมื่อยล้า สูงขึ้น 30–50% มากกว่า 1350-H19 ที่เส้นผ่านศูนย์กลางเท่ากัน
• ความต้านทานการกัดกร่อน — ฟิล์มอลูมินาธรรมชาติ (Al₂O₃) บนโลหะผสมอะลูมิเนียมทั้งหมดให้การปกป้องบรรยากาศที่ดี โลหะผสมที่ประกอบด้วย Mg (ซีรีส์ 5xxx) ทำงานได้ดีที่สุดในสภาพแวดล้อมแบบสเปรย์เกลือและชายฝั่ง

การใช้งานที่สำคัญในอุตสาหกรรมต่างๆ

ลวดโลหะผสมอลูมิเนียมถูกนำมาใช้ในตลาดปลายทางที่หลากหลายกว่าที่ผู้ซื้อส่วนใหญ่คาดหวัง การใช้งานแต่ละอย่างกำหนดข้อกำหนดที่แตกต่างกันเกี่ยวกับคุณสมบัติของลวด

การส่งและจำหน่ายไฟฟ้า

ตลาดเดียวที่ใหญ่ที่สุดสำหรับลวดโลหะผสมอลูมิเนียมคือตัวนำไฟฟ้าเหนือศีรษะ ตัวนำโลหะผสมอลูมิเนียมทั้งหมด (AAAC) ใช้ลวดตีเกลียว 6201 โดยเฉพาะ ซึ่งมีอัตราส่วนความแข็งแรงต่อน้ำหนักที่เหนือกว่าเมื่อเทียบกับ ACSR (อะลูมิเนียมเสริมเหล็ก) ที่ระยะสูงสุด 500 ม. การอัพเกรดโครงสร้างพื้นฐานระบบส่งกำลังทั่วโลก โดยเฉพาะอย่างยิ่งในเอเชียและตะวันออกกลาง กำลังผลักดันความต้องการลวด 6201 ที่มีความแข็งแรงสูงซึ่งมีเส้นผ่านศูนย์กลางตั้งแต่ 2.0 มม. ถึง 4.5 มม.

การเดินสายไฟอาคารและการก่อสร้าง

หลังจากหลายทศวรรษแห่งความกังวลเกี่ยวกับความล้มเหลวในการเชื่อมต่อกับสายไฟอะลูมิเนียมบริสุทธิ์รุ่นเก่า ลวดโลหะผสมซีรีส์ 8000 (8030, 8176) ได้รับการพัฒนาขึ้นเพื่อขจัดปัญหาเหล่านี้ NEC มาตรา 310 และ UL 83 ขณะนี้ระบุโลหะผสมซีรีส์ 8000 ไว้อย่างชัดเจนว่าเป็นวัสดุตัวนำที่ได้รับการอนุมัติสำหรับวงจรสาขาในอาคารพักอาศัยและอาคารพาณิชย์ ค่าการนำไฟฟ้าตรงกับอะลูมิเนียมเกรด 1350 ในขณะที่ความเหนียวและความต้านทานการคืบที่ดีขึ้นที่ขั้วต่อทำให้ใช้แทนทองแดงได้อย่างคุ้มค่า ซึ่งมีราคาประมาณ เพิ่มขึ้น 3–4 เท่าต่อกิโลกรัม .

ชุดสายไฟรถยนต์และ EV

การลดน้ำหนักเป็นสิ่งสำคัญที่สุดสำหรับ OEM ในอุตสาหกรรมยานยนต์ การเปลี่ยนทองแดงด้วยลวดโลหะผสมอะลูมิเนียมในชุดสายรัดตัวถังและจุดเชื่อมต่อระหว่างแบตเตอรี่สามารถลดน้ำหนักของสายรัดได้ 40–48% . ความท้าทายคือการบรรลุความยืดหยุ่นเพียงพอที่เกจขนาดเล็ก (0.35–0.5 มม.²) ซึ่งเป็นสาเหตุที่ว่าทำไมไมโครอัลลอยด์ Al-Fe-Cu และ Al-Mg-Si ที่มีกระบวนการขึ้นรูปและการอบอ่อนแบบพิเศษจึงถูกนำมาใช้แทนเกรดมาตรฐาน Tesla, Toyota และ OEM ในยุโรปหลายรายได้ย้ายสายเคเบิลแบตเตอรี่กระแสไฟสูงไปใช้ลวดโลหะผสมอลูมิเนียมในกลุ่มผลิตภัณฑ์ EV

การเชื่อมและการผลิตสารเติมแต่ง

ลวดเชื่อมอลูมิเนียมอัลลอยด์ ER4043 และ ER5356 เป็นวัสดุตัวเติมสองชนิดที่ได้รับการระบุไว้อย่างกว้างขวางที่สุดสำหรับการเชื่อม MIG/TIG ของโครงสร้างอลูมิเนียม ER4043 (Al-Si) มีความไวในการแตกร้าวที่ต่ำกว่าและมีโปรไฟล์บีดที่นุ่มนวลกว่า ER5356 (Al-Mg) ให้ความต้านทานแรงดึงที่สูงขึ้นในบริเวณแนวเชื่อม ( ~260 เมกะปาสคาล เทียบกับ ~190 MPa สำหรับ ER4043) และเป็นตัวเลือกที่ต้องการสำหรับการเชื่อมทางทะเลและการเชื่อมเชิงโครงสร้าง ปัจจุบันตระกูลโลหะผสมเดียวกันนี้ถูกใช้เป็นลวดตั้งต้นในการผลิตสารเติมแต่งส่วนโค้งลวด (WAAM) สำหรับส่วนประกอบการบินและอวกาศขนาดใหญ่และส่วนประกอบเครื่องมือ

กระบวนการผลิต: จากก้านจนถึงลวดสุดท้าย

การทำความเข้าใจวิธีการผลิตลวดโลหะผสมอลูมิเนียมช่วยให้ผู้ซื้อประเมินคำกล่าวอ้างด้านคุณภาพและระบุพารามิเตอร์ผลิตภัณฑ์ที่ถูกต้อง

1. การผสมและการหล่อ — แท่งอลูมิเนียมถูกหลอมในเตาเหนี่ยวนำหรือเตาแก๊ส ธาตุโลหะผสมจะถูกเติมในอัตราส่วนที่แม่นยำ ไล่ก๊าซด้วยไนโตรเจนหรืออาร์กอนฟลักซ์เพื่อขจัดความพรุนของไฮโดรเจน และหล่อเป็นแท่งโดยการหล่ออย่างต่อเนื่อง (กระบวนการ Properzi หรือ Conform) จนถึงเส้นผ่านศูนย์กลาง 9–20 มม.
2. รีดร้อน — ก้านหล่อจะถูกรีดร้อนทันทีที่อุณหภูมิ 400–500 °C ผ่านการรีดหลายชุดเพื่อปรับแต่งโครงสร้างเกรนและได้เส้นผ่านศูนย์กลางแท่งเป้าหมาย (โดยทั่วไปคือ 9.5 มม. สำหรับวัตถุดิบในการดึงลวด)
3. การวาดลวด — แท่งถูกดึงผ่านทังสเตนคาร์ไบด์หรือแม่พิมพ์เพชรในหลายรอบ ส่งผลให้เส้นผ่านศูนย์กลางลดลงเรื่อยๆ การหลอมขั้นกลางที่อุณหภูมิ 300–380 °C จะถูกนำไปใช้ตามความจำเป็นเพื่อคืนความเหนียวระหว่างขั้นตอนการวาด
4. การรักษาความร้อน (อุณหภูมิ) — สำหรับโลหะผสมที่ผ่านการอบชุบด้วยความร้อน (6xxx, 2xxx) การบำบัดความร้อนด้วยสารละลายตามด้วยการบ่มด้วยความร้อน (T6, T81) จะพัฒนาโครงสร้างจุลภาคที่แข็งตัวด้วยการตกตะกอน ซึ่งทำให้ลวดมีคุณสมบัติเชิงกลขั้นสุดท้าย

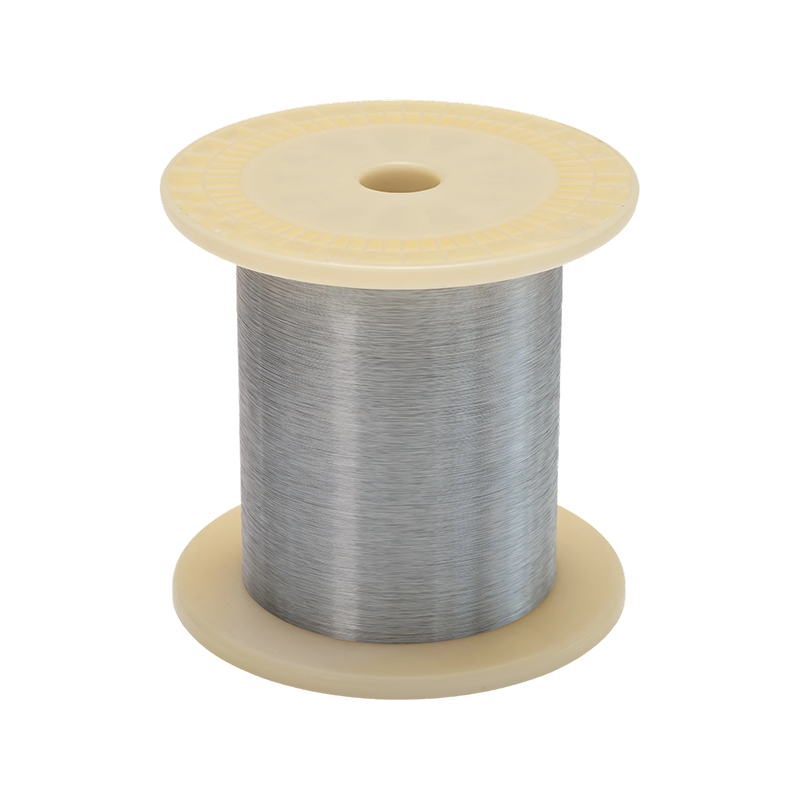

5. การรักษาพื้นผิวและการสปูล — ลวดอาจได้รับการเคลือบน้ำมันบางๆ เพื่อป้องกันการกัดกร่อน หรือการชุบดีบุก/สังกะสีเพื่อความเข้ากันได้ของตัวเชื่อมต่อ จากนั้นจึงพันเข้ากับแกนม้วนหรือขดลวดตามน้ำหนักที่ลูกค้ากำหนด

จุดตรวจสอบคุณภาพที่สำคัญ ได้แก่ องค์ประกอบทางเคมี (OES สเปกโตรเมทรี) การทดสอบแรงดึงตาม ASTM B557 การวัดความต้านทานตาม ASTM B193 และการตรวจสอบพื้นผิวเพื่อหารอยแม่พิมพ์หรือตะเข็บที่ทำให้เกิดจุดเริ่มต้นของความล้า

วิธีการจัดหาลวดอลูมิเนียมอัลลอยด์: มาตรฐาน ข้อมูลจำเพาะ และการประเมินซัพพลายเออร์

ทีมจัดซื้อจัดจ้างที่จัดหาลวดอลูมิเนียมอัลลอยด์เป็นครั้งแรกหรือเปลี่ยนซัพพลายเออร์ ควรอ้างอิงมาตรฐานต่อไปนี้เพื่อยึดข้อกำหนดทางเทคนิคของพวกเขา:

• มาตรฐาน ASTM B396 / B397 — ตัวนำโลหะผสม 6201-T81 ที่ควั่นแบบวางศูนย์กลาง
• มาตรฐาน ASTM B800 / B801 — ลวดโลหะผสมซีรีส์ 8000 สำหรับการใช้งานในอาคาร
• ไออีซี 62004 — ลวดโลหะผสมอลูมิเนียมทนความร้อนสำหรับตัวนำเหนือศีรษะ
• AWS A5.10 — อิเล็กโทรดและแท่งเชื่อมอลูมิเนียมและอลูมิเนียมอัลลอยด์เปลือย
• กิกะไบต์/ที 23308 — มาตรฐานแห่งชาติของจีนสำหรับลวดโลหะผสมอลูมิเนียมที่ใช้ในตัวนำไฟฟ้าเหนือศีรษะ (เกี่ยวข้องกับการจัดหาห่วงโซ่อุปทานในเอเชียแปซิฟิก)

เมื่อประเมินซัพพลายเออร์ให้ร้องขอ ใบรับรองการทดสอบโรงงาน (MTC) ซึ่งประกอบด้วยหมายเลขความร้อน/ล็อต องค์ประกอบทางเคมี ผลการทดสอบแรงดึงและการยืดตัว และข้อมูลความต้านทาน ผู้ผลิตที่มีชื่อเสียงจะอ้างอิงการรับรองห้องปฏิบัติการของบุคคลที่สาม (ISO/IEC 17025) สำหรับการทดสอบภายในองค์กร สำหรับการใช้งานในปริมาณมากหรือมีความสำคัญ ให้พิจารณากำหนดให้ต้องมีการทดสอบการยอมรับของโรงงาน (FAT) หรือการตรวจสอบโดยบุคคลที่สามที่โรงงานก่อนการขนส่ง

ระยะเวลารอคอยสินค้าสำหรับเกรดมาตรฐาน (1350, 8030, 6201) โดยทั่วไปจะอยู่ในช่วงตั้งแต่ 4–8 สัปดาห์ อดีตทำงานสำหรับคำสั่งซื้อที่สูงกว่า 5 MT ส่วนผสมโลหะผสมแบบกำหนดเอง เส้นผ่านศูนย์กลางที่ไม่ได้มาตรฐาน หรืออุณหภูมิพิเศษอาจต้องใช้เวลา 10–16 สัปดาห์ และปริมาณการสั่งซื้อขั้นต่ำ 2–5 ตันต่อขนาด
